NEW TRIPLE AXIS micromanipulator (미세조작장치) > SENSAPEX

“A good micromanipulator is solidly constructed and compact, so that the moment arm from the tip of the electrode,
through the body of the manipulator, to the cell in the chamber, is as short as possible. Ideally, the micromanipulator
should be attached close to the chamber; preferably bolted directly to the microscope stage.”
                                         The Axon Guide: Electrophysiology and Biophysics Laboratory Techniques. 3rd Edition (2012).

“Importantly, approaching a cell at the lower speeds is smooth with minimal tip vibration thus minimizing tissue and cell
disruption during patch formation. Once a recording is established in cell-attached or whole-cell modes the manipulators
are extremely stable allowing for prolonged monitoring of neuronal activity.”
                                                                                                                       Dr. Kenneth Pelkey, McBain lab, NIH.

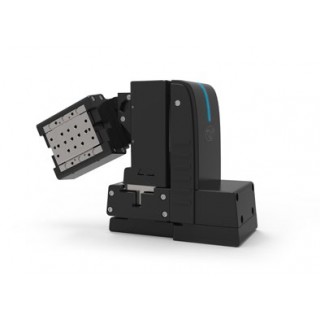

Micromanipulator

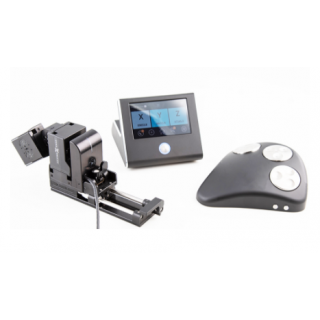

Touch Screen controller

? Intuitive user interface with touch screen display
? Easy speed adjustment and manipulator selection
? Programmable memory positions
? Two RWs per controller; unlimited no. of manipulators*
? Millisecond level control synchrony between manipulators
? Fast computer interface through Ethernet
? Open source SDK & development community

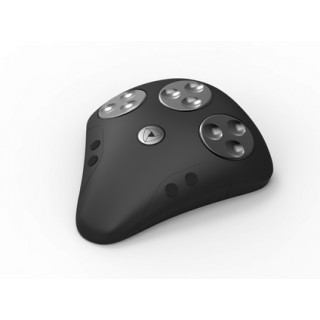

Rotary Wheel remote interface
? Four knob version available for 4th virtual or physical axis
? Quick buttons for speed and manipulator selections
? USB connector to Touch Screen Controller
Dimensions: 170x53x170 mm

“The connections from the fulcrum of the micromanipulator to the cell should be as short, stiff and light as is feasible.
Lightweight e.g. piezo-driven manipulators mounted on the stage may be the best arrangement, otherwise more remote
mounting requires manipulator of massive construction to achieve stability and precision, such as the Huxley design”.
                           Microelectrode Techniques: The Plymouth Workshop Handbook”, editor David Ogden, 2nd edition (1994).

--------------------------------------------------------------------------------------------------------------------

“좋은 미세 조작기는 견고하게 구성되어야 하고 소형이어야 한다. 그 결과 챔버내의 세포 조작자의 몸체를 통하여 상기 전극장치의 팁으로부터의 모멘트 암은 가능한 짧아야 한다. 이상적으로, 미세 조작기는 챔버 근처에 부착되어야 한다; 현미경 재물대에 직접적으로 볼트로 완벽하게 조여야 한다.”
                                        신경 세포의 축색 돌기 가이드: 전기 생리학과 생물물리학 실험실 기술. 3번째 출간호 (2012).

*모멘트 암(moment arm) : 힘의 작용선과 회전 중심선을 지나는 평행선의 수직거리.

“중요하게, 최소한의 팁 진동으로 낮은 속도에서 셀에 부드럽게 접근을 해야한다. 따라서  패치가 형성되는 동안  조직 및 세포 분열을

 최소화 한다. 뉴런 활성의 장기적인 모니터링을 위해 일단 세포 부착에서 기록이 설립되거나 또는 모든 세포 모드의 조작자들은 극히

  안정성이 허락되어야 한다.”
                                                                                                                       Dr. Kenneth Pelkey, McBain lab, NIH.

미세조작장치

터치 스크린 조작장치

? 터치 스크린 화면과 이해하기 쉬운 사용자 인터페이스
? 빠른 속도의 제어와 조작 선택
? 프로그램 작동이 가능한 메모리 위치
? 각 조작장치당 2개의 RWs; 조종자들의 제한되지 않는 번호*
? 조종자 사이에서의 1/1000 레벨 동시 제어
? 이더넷을 통한 빠른 컴퓨터 인터페이스
? 공개 소스 SDK & 개발 공동체

회전형휠 원격 인터페이스
? 4개의 가상 또는 물리적 축에 사용할 수 있는 4개의 손잡이 버전
? 속도, 조작 선택을위한 퀵 버튼
? 터치 스크린 조정 장치의 USB 연결 장치

크기 170x53x170 mm

“세포에서 미세 조작기의 받침점으로부터의 연결은 짧아야 하며, 뻣뻣하고 빛이 있어야 한다.
가벼운 예를들어 재물대 위에 얹혀져 있는 피에조 구종식 조작기는 아마 최고의 위치 선정일 것 이다, 그렇지 않으면 좀 더 멀리 설치되어

있을 경우 헉슬리 설계와 같이 안정성과 정밀도를 달성하기 위하여 대규모 건설의 조작이 필요하다.".

                           미소전극 기술: 풀리마스 작업장의 안내서”, 편집장 David Ogden, 2번째 출간호 (1994).
