X-Cite XLED1 (LDE 광원) > X-cite

형광 발광을 위한 진보한 LED 광원; The X-Cite® XLED1는 고전력 LED 광원으로 설계되어 형광단을 더 좋게 만듭니다.

X-Cite XLED1 Multi-Triggering LED Illumination System

* High powered LED solution for optimized fluorophore excitation

* Unmatched field uniformity at the specimen

* Plug-and-play modularity to evolve with future applications

* Rapid wavelength switching to capture fast cell dynamics

* Flexible triggering for sequential or simultaneous imaging

* Extended live-cell imaging with limited photobleaching and cellular damage

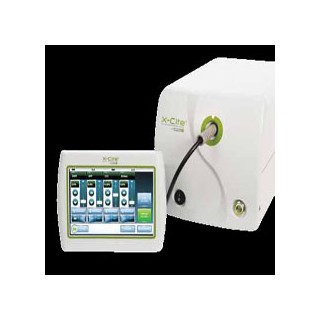

X-Cite® XLED1 represents the industry’s next generation of LED illumination for fluorescence microscopy applications. The X-Cite XLED1 offers superior LED illumination and advanced control for high-speed automated fluorescence imaging.

Harnessing the intrinsic advantages of solid-state LED technology, the X-Cite XLED1 provides unprecedented wavelength and power stability over extended lifetimes. Integrated with state-of-the-art technology that provides full control over LED intensity

and signaling, the X-Cite XLED1 can trigger, or be triggered by, external hardware. By combining these features with an easy-to-use intelligent GUI or optional controller, the XLED1 offers maximum control with the convenience and versatility of an X-Cite.

Maximum power and individual LED control

The X-Cite XLED1 offers the ability to use up to four highpowered LED modules with fine excitation control allowing

users to balance illumination intensity between channels while protecting specimens against photodamage.

Unmatched field uniformity at the specimen

The optimized X-Cite microscope adaptors for the XLED1 leads the industry in field uniformity without the need for alignment.

Researchers are able to save time on maintenance while ensuring peace-of-mind in experimental results.

Adaptable plug-and-play modularity

The X-Cite XLED1 offers the flexibility to evolve with changing application needs through a unique plug-and-play modular

system design. Each LED module and excitation filter can be quickly swapped in the field for another wavelength depending

on the needs of your application, with no wires to reconnect and without the need for special tools.

Rapid wavelength switching to capture fast cell dynamics

Capturing fast cell dynamics when using more than one fluorophore requires automated wavelength switching and the

speed of a motorized filter turret becomes a limiting factor. The X-Cite XLED1 is designed with the flexibility to interchange

individual excitation filters in each LED module allowing accelerated wavelength switching beyond the scope of motorized filter wheels into unprecedented microsecond speeds.

Flexible triggering for sequential or simultaneous imaging

The X-Cite XLED1 system offers a high degree of control over the individual intensity and triggering of up to four LED modules. Triggering sequences can be combined to simultaneously excite and image multiple fluorophores when examining very fast moving specimens or for live-cell ratio imaging.

X-Cite Live Cell Mode® cell mode to limit photobleaching and cellular damage

Researchers can extend the time frame of their live-cell imaging experiments by reducing the effects of photobleaching and cellular damage.

The XLED1’s X-Cite Live Cell Mode® can reduce the degree of free radical formation caused by the continuous illumination of fluorescent proteins.

Bundled Systems to meet your needs

To simplify system selection, the XLED1 offers three bundled configurations as standard options that are designed to address primary fluorescence applications. These bundles provide a complete system solution with the following components included:

* X-Cite XLED1 base unit and GUI software

* Four LED modules and appropriate dichroics

* One liquid light guide and microscope adaptor

* Set of four excitation filter holders

Researchers also have the flexibility to tailor an XLED1 system as necessary to meet the needs of their application.

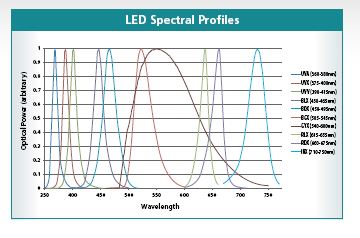

LED Module	Excitation  Range-of-Use	Bundled System Configurations
		Live Cell	Fixed Cell #1	Fixed Cell #2
UVA	360-380 nm		O
UVX	375-400 nm			O
UVV	390-415 nm
BLX	430-465 nm	O
BDX	450-495 nm	O	O	O
BGX	505-545 nm	O
GYX	540-600 nm	O	O	O
RLX	615-655 nm		O	O
RDX	660-675 nm
IRX	710-750 nm

Ease of Use and Control Options

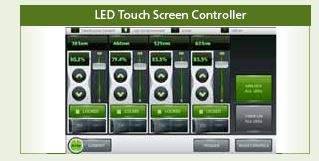

To enhance the user experience and simplify system integration, control of the X-Cite XLED1 is supported by most market leading imaging software suites. An optional touch screen controller is available that features an intuitive interface and access to advanced system status and controls; a PC version of the GUI is also included with the XLED1.

*System control through proprietary software is also available through the

use of a Software Development Kit (SDK) available upon request.

Technical SPECIFICATIONS

X-Cite XLED1 configurations includes:

X-Cite XLED1 illumination system, optional XLED1 touch screen controller, four modules, user manual (CD) with GUI and USB driver, quick start guide, liquid light guide, microscope adaptor, power cord, four excitation filter holders, USB cable

X-Cite XLED1 System
Wavelengths:	Wavelengths and configurator available at http://ldgi-xcite.com/products-xled1-  configurator. php
Dimensions:	8.5” (W) x 8” (H) x 15” (D) (22cm x 20cm x 39cm)
Weight:	~7.3kg, ~16lbs (full system)
Supply:	Universal input of 100-240Volts AC, 50-60Hz. Fused at 6.3A
Connectivity:	USB type-B female Trigger Input BNC (TTL-compatible)  Sync Output BNC (TTL-compatible) } Optional cables required?
Triggering:	Internal/External User-defined per channel Global trigger input User-defined free-running or single shot pulse modes Internal triggering generated from internal pulse generator 10μs (min), up to  18 hours (max)
Sync Out:	Mapped echo of LED cycles on separate output pins
Sync Out Phase Control:	Individual control of sync phase advance/retard (half of max cycle duration)
Channel Switching Speeds:	USB < 1ms; Internal/External TTL Triggering down to10μs
Minimum Duty Cycle:	10μs

X-Cite XLED1 Touch Screen Controller (Optional)
Screen:	Medical/Industrial grade 7” touch screen; 16:9 aspect ratio and LED backlight with adjustable intensity
Resolution:	800 x 480 pixels
Display Viewing Area:	6” (W) x 3.5” (H) (15cm x 9cm)
External Dimensions:	8” (W) x 2.5” (H) x 5.5” (D) (20cm x 7cm x 14cm)
Program:	Excelitas Technologies proprietary graphical user interface
Connectivity:	~2.5m connectorized power and data combo cable
Power:	<10 watts
Certifications:	CE Marked, Certified to IEC, Canadian and US standards, RoHS compliant
Warranty:	X-Cite XLED1 System, XLED1 touch screen controller and XLED1 LED drivers: 12 months  from shipping. LED modules: 20,000 hours or 3 years



----------------------------------------------------------------------------------



1.형광단 발광을 더 좋게하기 위한 고전력 LED 해결책

2.샘플에서 필적할 수 없는 필드 균일성

3.Plug-and-play 모듈은 미래의 응용 프로그램과 발전

4.빠른 파장 스위칭을 통한 빠른 세포의 역학을 캡처

5.순차적이거나 동시에 이미징을 위한 트리거링

6.한정된 광퇴색과 세포의 손상으로 live-cell 이미징이 연장



X-Cite® XLED1는 형광 현미경 응용을 위한 LED 조명의 다음 세대를 대표하는 모델이다.

X-Cite XLED1는 높은 속도로 자동화된 형광 이미징을 위해서 뛰어난 LED 조명과 고급 제어를

제공 한다.

Harnessing the intrinsic advantages of solid-state LED technology, the X-Cite XLED1 provides unprecedented wavelength and power stability over extended lifetimes. Integrated with state-of-the-art technology that provides full control over LED intensity

and signaling, the X-Cite XLED1 can trigger, or be triggered by, external hardware. By combining these features with an easy-to-use intelligent GUI or optional controller, the XLED1 offers maximum control with the convenience and versatility of an X-Cite.

최대 전력과 각각의 LED 제어

X-Cite XLED1는 광 손상을 피해 샘플을 보호하는 동안 채널들 사이에서 조명의 밝기의 밸런스를 통해 미세발광

제어를 하며 최대 4개의 고전력 LED 모듈을 사용할 수 있도록 한다.

샘플에서 비할 곳이 없는 필드의 균일화

XLED1는 얼라이먼트가 필요 없이 필드의 균일성안에서 산업을 이끌기 위한 최적화 된 X-Cite 현미경 어댑터이다.

연구자는 실험의 결과에서 마음의 평안하게 하는 동안 유지보수에 시간을 절약할 수 있다.

적용가능 한 plug-and-play 모듈 방식

X-Cite XLED1 특별한 plug-and-play 모듈 시스템 설계를 통하여 응용 프로그램의 요구사항을 변경할 수 있도록

발달할수 있도록 적응성을 제공 한다. 각 LED 모듈과 발광필터는 선을 다시 연결하거나 특수한 도구 없이 다른 파장을 응용 프로그램의 요구에 빠른 교체가 가능하다.?

?빠른 세포 역학을 얻기 위한 파장의 빠른 전환

?1개 이상의 형광단은 파장의 자동 전환이 필요에 사용되거나 자동 필터터렛의 속도가 제한 요인으로 사용될때

빠른 세포 역학을 얻는다.

?X-Cite XLED1는 전례 없는 100만분의 1초의 속도에서 자동 필터 휠의 범위를 지나 가속된 파장의 전환할 수 있도록

각 LED 모듈의 개별 발광 필터를 교환할 수 있도록 설계되었다.

순차적이거나 동시에 이미징을 위한 트리거링

X-Cite XLED1 시스템은 각각의 강도와 4개 LED 모듈까지의 트리거링을 높은 수준의 제어를 할 수 있도록 한다.

?트리거링 시퀸스는 샘플의 빠른 이동 또는 live-cell의 비율 이미지에 대한 실험을 할 때 각각의 자극 또는 이미지 여러개의 형광단과 합칠 수 있다.

X-Cite Live Cell Mode® 세포 모드는 광퇴색과 세포의 분열을 제한 한다.

연구자는 감소한 광퇴색과 세포 분열에서 살아있는 세포의 이미징 실험 시간을 연장할 수 있다.

XLED1's X-Cite Live Cell Mode®는 계속되는 조명 또는 형광성의 단백질에 의해 라디칼 형성을 감소 시킨다.

통합 시스템은 당신의 요구를 충족 시킨다.

* 시스템 선택을 단순화하기 위해서, XLED1는 기본적인 형광 응용 프로그램을 다루기 위해 기본 선택 사항으로 설계된 것처럼 3 개의 통합 환경 설정을 제공한다.

* 이 기능은 다음 사항들과 함께 완벽한 시스템의 솔루션을 제공한다:

* X-Cite XLED1를 베이스하며 GUI 소프트웨어를 사용

* 4가지 LED 모듈들과 적절한 이색

* 1개의 액체로된 빛 가이드와 현미경 어댑터

* 4가지 자극 필터 홀더 설정

연구자는 필요한 목적에 따라 XLED1을 맞추어 가질수 있다.



LED 모듈	사용 자극 범위	통합 시스템의 설정
		Live Cell	Fixed Cell #1	Fixed Cell #2
UVA	360-380 nm		O
UVX	375-400 nm			O
UVV	390-415 nm
BLX	430-465 nm	O
BDX	450-495 nm	O	O	O
BGX	505-545 nm	O
GYX	540-600 nm	O	O	O
RLX	615-655 nm		O	O
RDX	660-675 nm
IRX	710-750 nm

쉽게 사용할 수 있으며, 제어의 선택 사항

사용자의 경험과 시스템 통합의 간소화로 가치를 높혔다, X-Cite XLED1의 제어는 시장에서 가장 선두적인 이미징

소프트웨어에와 알맞다. 추가적인 touch screen 제어장치는 이해하기 쉬운 인터페이스, 고급 시스템의 상태 그리고

제어같은 기능을 사용할 수 있다; GUI의 PC버전 또한 XLED1에 포함 된다.

*독점 소프트웨어를 통한 시스템의 제어 또한 요청시 사용할 수 있는

 SDK(소프트웨어 개발 키트)를 통하여 사용할 수 있다.

기술 규격ㅅ

X-Cite XLED1 환경 설정의 포함 사항: X-Cite XLED1 조명 시스템, 추가적인 XLED1 touch screen 제어 장치

, 4개의 모듈, GUI와 USB 드라이브의 사용자 메뉴얼(CD), 빠른 시작 가이드, 액체로된 빛 가이드, 현미경 전원코드, 4개의 자극 필터 홀더, USB 케이블

X-Cite XLED1 시스템
파장:	Wavelengths and configurator available at http://ldgi-xcite.com/products-xled1-  configurator. php
크기:	8.5” (W) x 8” (H) x 15” (D) (22cm x 20cm x 39cm)
무게:	~7.3kg, ~16lbs (full system)
전력 공급 장치:	일반적인 출력 100-240Volts AC, 50-60Hz. 퓨즈: 6.3A
연결:	USB type-B female Trigger Input BNC (TTL-compatible)  Sync Output BNC (TTL-compatible) }?Optional cables required?
Triggering:	Internal/External User-defined per channel Global trigger input User-defined free-running or single shot pulse modes Internal triggering generated from internal pulse generator 10μs (min), up to  18 hours (max)
Sync Out:	Mapped echo of LED cycles on separate output pins
Sync Out 위상차:	sync 위상차의 개별 제어 진각/지각 (최대 사용율의 절반)
채널 전환 속도:	USB < 1ms; Internal/External TTL Triggering down to10μs
최소 사용율:	10μs

X-Cite XLED1 toucj screen 제어 장치(Optional)
화면:	Medical/Industrial grade 7” touch screen;16:9 영상비, 조절 가능한 밝기의  역광 LED
해상도:	800 x 480 pixels
화면 크기:	6” (W) x 3.5” (H) (15cm x 9cm)
외각 크기:	8” (W) x 2.5” (H) x 5.5” (D) (20cm x 7cm x 14cm)
프로그램:	Excelitas의 독점 기술 그래픽의 유저 인터페이스
연결:	~2.5m 연결 장치의 전원과 data combo cable
전력:	<10 watts
인증 마크:	CE Marked, Certified to IEC, Canadian and US standards, RoHS compliant
품질 보증:	X-Cite XLED1 시스템, XLED1 touch screen 제어 장치와 XLED1 LED  드라이브: 배달 기간으로 부터 12개월.  LED 모듈: 20,000 시간 또는 3년
